Le branchement d’un contacteur jour/nuit

5/5 - (1 vote)

Dernière mise à jour le 5 décembre 2023 Par Travaux Electrique

Installer un contacteur heures pleines/heures creuses dans votre maison peut vous aider à faire quelques économies d’électricité très appréciables. Mais ce type d’accessoire électrique nécessite quelques aménagements. Il est important de bien vous renseigner sur le branchement d’un contacteur jour/nuit avant la pose d’un tel appareil. Notre site vous expliquer comment brancher un contacteur en toute sécurité !

Demandez des devis gratuits pour vos travaux >>

Le rôle du contacteur jour/nuit

Avant de réaliser les branchements du contacteur heures pleines/heures creuses, rappelons brièvement son intérêt. Directement relié à votre chauffe-eau, cet accessoire permet à ce dernier de ne s’allumer que durant les heures creuses, c’est à dire pendant la nuit.

Résultat : votre chauffe-eau s’allume uniquement quand le coût de l’électricité est au plus bas, et vous pouvez ainsi faire des économies sur vos factures d’électricité.

Si vous cherchez à en savoir plus sur les intérêts du contacteur jour/nuit, découvrez sa fiche de présentation sur notre site.

À savoir avant de brancher un contacteur à heures creuses

En premier lieu, veillez à ce que l’installation électrique de votre chauffe-eau soit parfaitement protégée contre les hausses d’intensité. Si votre installation électrique est aux normes françaises, cela ne devrait pas poser de problème.(Demandez gratuitement des devis de professionnels pour l’optimisation de la consommation électrique de votre chauffe-eau)

Avant de poser un contacteur, il est essentiel que votre fournisseur d’électricité vous propose une formule heures pleines/heures creuses. Sans quoi, la pose d’un tel accessoire n’a aucun intérêt !

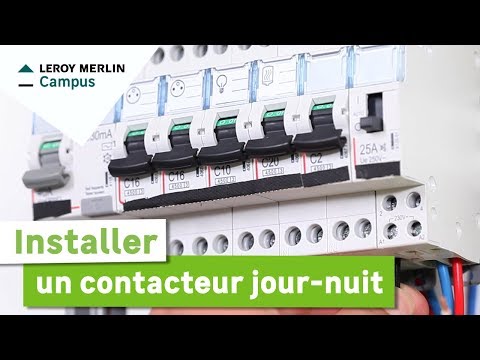

Vidéo explicative sur la pose d’un contacteur pour chauffe-eau

Pour vous guider étape par étape dans la mise en place d’un contacteur jour/nuit, n’hésitez pas à découvrir cette vidéo explicative claire et complète :

<iframe width=”560″ height=”315″ src=”https://www.youtube.com/embed/mblr7PIXmzA” frameborder=”0″ allowfullscreen></iframe>

Réaliser le branchement d’un contacteur jour/nuit

Pour réussir le branchement d’un contacteur à heures pleines, pensez à suivre les différentes étapes suivantes :

1) Coupez votre alimentation électrique

Avant toute modification d’une installation électrique, il est essentiel de couper le courant.

Vérifiez que vous avez bien coupé l’alimentation, et pensez à porter du matériel de protection pour électricien.

2) Retirez la façade du tableau électrique

Une fois l’alimentation coupée, baissez l’ensemble des disjoncteurs, puis retirez la façade du tableau électrique.

À l’aide d’un testeur de tension, vérifiez que le tableau électrique n’est plus alimenté.

À savoir : avant de vous occuper du raccordement électrique d’un contacteur de chauffe-eau, consultez sa notice pour lire tous les détails relatifs à sa mise en place.

Des professionnels près de chez vous chiffrent gratuitement vos travaux >>

3) La pose du contacteur jour/nuit

Votre contacteur à heures creuses doit être installé directement dans le tableau électrique, à côté du disjoncteur du chauffe-eau. Pour cela, le contacteur doit être protégé par un disjoncteur dédié, à placer juste à côté de celui du chauffe-eau.

Voilà comment vous allez réaliser le branchement :

  1. Enlevez les peignes de raccordement de la rangée.

  2. Posez le disjoncteur du contacteur.

  3. Posez le contacteur.

  4. Collez le contacteur et son disjoncteur sur le côté de la rangée.

  5. Préparez de nouveaux peignes de raccordement pour rattacher le nouveau disjoncteur à la rangée. Insérez les peignes et serrez les différentes vis.

  6. Déconnectez ensuite le fil de phase du disjoncteur du chauffe-eau, et insérez-le dans la borne 4 du contacteur.

  7. Déconnectez le neutre du disjoncteur du chauffe-eau, et insérez-le dans la borne 2 du contacteur.

  8. À l’aide d’un fil bleu, raccordez la borne 1 du contacteur au disjoncteur du chauffe-eau (bornier neutre).

  9. À l’aide d’un fil rouge, raccordez la borne 3 du contacteur au disjoncteur du chauffe-eau (bornier de phase).

  10. Raccordez l’un des fils noirs du découplage EDF au bornier de phase du disjoncteur du contacteur.

  11. Raccordez le second fil noir du découplage à la borne A1 du contacteur.

  12. À l’aide d’un fil neutre bleu, reliez le contacteur (bornier A2) à son disjoncteur (neutre)

Tous les raccordements sont effectués, votre contacteur jour/nuit est donc pratiquement installé.

4) Fixer à nouveau la façade du tableau électrique

Avant de pouvoir poser à nouveau la façade du tableau, enlevez le nombre suffisant d’obturateurs de manière à laisser place au nouveau contacteur et à son disjoncteur.

Posez la façade du tableau nouvellement préparée, et vissez-la.

Allumez à nouveau le courant, et allumez l’ensemble des disjoncteurs. Testez le contacteur et ses différentes fonctions.

Vous savez désormais tout sur la mise en fonction d’un contacteur jour/nuit. Pourquoi ne pas continuer à vous renseigner sur votre installation électrique. Cette page vous apprend par exemple à installer un délesteur électrique.
